风电智能防雷监测系统布局建设方案
风电智能防雷监测系统布局建设方案
发布日期：2025-06-13 10:38
随着风能作为清洁可再生能源在全球范围的广泛应用，大量风电场建设于高山、海边、高原等雷电多发区域，风机设备暴露在复杂环境下易遭雷击。特别是风电叶片高大突出，结构复杂，一旦被雷击损坏，不仅影响发电效率，还可能造成停机、火灾甚至人员伤亡。为此，构建完善的风电智能防雷监测系统，实现对风电机组尤其是叶片的防雷智能化管理，已成为风电场安全运营的重要课题。
long8科技
将详细探讨风电智能防雷监测系统的整体布局思路、风机叶片智能防雷监测一体化部署方法，并介绍所需的浪涌保护器类型和科学接地方案。
二、风电智能防雷监测系统布局建设
2.1 系统目标
智能防雷监测系统的目标是实现风电机组从“被动防护”向“主动预警+在线监测+智能运维”转变，具体包括：
实时采集雷电参数（雷击电流、电压波形等）
监测风电机组防雷装置状态及工作寿命
记录雷击事件信息并预警
接入SCADA系统实现远程运维
2.2 系统组成
风电智能防雷监测系统主要由以下几个子系统构成：
雷电流监测模块：安装在叶片、塔架或接地系统上，用于监测实际雷击电流波形与幅值。
雷击计数器与浪涌事件记录器：用于记录每次雷击次数及时间戳，判断防雷装置是否遭遇累积冲击。
SPD在线监测模块：实时检测浪涌保护器的工作状态、脱扣信息与剩余寿命。
电场/气象预警模块：布设在风场周边，用于监测雷电活动趋势，实现预警。
通信与数据中心：采用RS485/光纤或LoRa无线通信方式，将监测数据上传至SCADA或风电集控中心。
2.3 系统布局原则
分层分区布设：按照“机组级+子系统级+区域级”布设雷电监测装置，重点监测叶片、变桨系统、发电机、变流器、控制系统。
数据采集统一平台接入：所有监测设备统一接入数据平台，通过PLC或SCADA协议实现实时上传。
雷电高发区域重点防护：在雷暴密集区需加密布设雷电探测装置，提高响应精度。

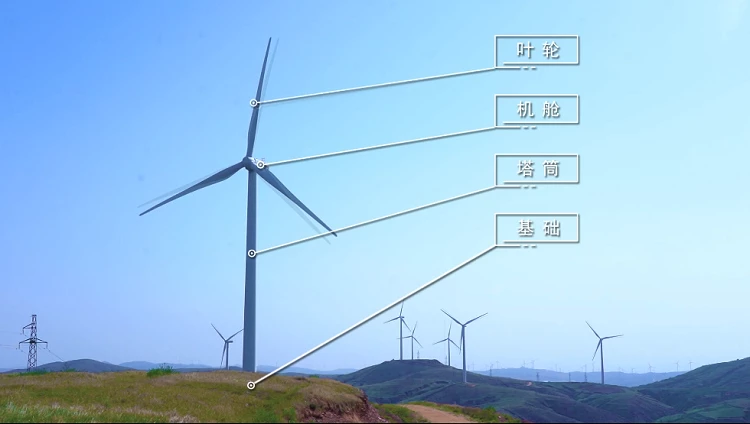

三、风机叶片智能防雷监测一体化部署
风电叶片因其高度和材质（通常为复合材料）成为雷击的首要目标，因此实现叶片防雷一体化部署尤为关键。
3.1 叶片防雷结构改进
现代风电叶片普遍采用雷电引下系统（LPS），在叶尖内部嵌入铜线或金属引下体，接至主轴，再通过塔筒接地。为实现智能化：
在叶尖部位嵌入电流传感器或光纤传感器，实时监测雷击波形；
利用光纤布线将传感数据引导至主轴控制器，避免电磁干扰；
将叶片监测模块与风电SCADA系统联动，实现远程状态判断与雷击报警。
3.2 数据融合与边缘分析
通过叶片传感器采集到的雷电信号可在风机主控制器端进行边缘处理分析，判断是否触发检修机制；
若连续遭受雷击，可将叶片状态上报至维护中心，建议进行巡检或更换；
与叶片结构健康监测系统（SHM）结合，判断是否因雷击引发分层、微裂纹等问题。
四、
long8科技针对风电机智能防雷的
浪涌保护器选型方案
为应对雷电感应与操作过电压，应对风电系统的电源、信号、通信等环节配置多级浪涌保护器（SPD）。
4.1 风电系统典型SPD配置位置
变桨系统直流母线：直流型浪涌保护器（如T2级），Uc ≥ 1200V DC，Imax ≥ 40kA
叶片感应信号线：弱电信号SPD，电压匹配，10/700μs测试
塔筒主电源入口：多级组合SPD（T1+T2），Iimp ≥ 25kA，Uc=400V AC
控制器/变流器侧：精细型T2浪涌保护器，Imax ≥ 20kA，Up ≤ 1.5kV
通讯光缆接口：网络SPD/POE SPD，RJ45/光电隔离类型
4.2 SPD选型关键参数
Uc（持续工作电压）：必须高于系统正常电压的1.2倍；
Iimp/ Imax（冲击电流能力）：根据区域雷暴日、风电高度选择，风电场建议≥25kA（10/350μs）
Up（限制电压）：越低越好，应与设备耐压能力匹配；
遥信接口：便于纳入远程监测平台，实现SPD脱扣报警。
五、智能防雷检测风电接地系统方案设计
科学的接地系统是风电防雷监测系统可靠运行的基础。
5.1 接地系统类型
风电场多采用联合接地系统（MES），即雷电接地、电力接地和电子设备接地共用一体。
主要包括：
主接地网：铺设于风电机组基础与场区；
局部等电位连接：变流器、控制系统、塔架内部均做金属连接；
叶片与塔筒接地引下路径清晰，避免电流绕行引发反击。
5.2 接地电阻标准
根据《GB 50057-2010 建筑物防雷设计规范》：
一般雷电防护系统接地电阻应≤10Ω；
风电场由于环境复杂，优选人工接地模块+垂直接地极+水平接地体联合使用，可降至≤4Ω；
高原、山地等土壤电阻率高的区域，可采用电解离子接地极和降阻剂复合施工。
long8科技
风电智能防雷监测系统
的建设不仅是对设备本身的保护，更是智慧能源系统中“感知—预警—决策”的重要环节。通过科学布设雷电监测装置，实现风机叶片、塔筒、控制器与电力系统的雷电数据融合分析，辅以高性能浪涌保护器和标准化接地系统，能极大提升风电场的运行稳定性与安全性。
