雷电灾害作为全球性自然灾害，其瞬间释放的巨大能量对建筑、设备乃至人员安全构成严重威胁。不同行业因其结构、设备敏感度及运行环境的差异，对防雷接地工程与检测的要求也呈现显著区别，科学、系统的防雷设计与检测已成为现代工程不可或缺的一环。
一、行业差异化：防雷接地工程与检测的关键考量
通信与信息技术行业：
核心风险： 微电子设备高度敏感，极易因雷击电磁脉冲（LEMP）或地电位反击损坏，导致数据丢失、服务中断。
工程要点： 构建完善的综合防雷系统（LPS + LEMP防护）。重点在于精细的等电位连接网络（建筑物钢筋、设备机架、线缆屏蔽层、SPD接地端等必须可靠连接），多级协调配合的浪涌保护器（SPD） 部署（从总配电到设备前端逐级防护），以及低阻抗、低噪声的独立接地系统（常采用共用接地网但需确保接地电阻极小且电位均衡）。
检测重点： 严苛测试所有SPD的性能参数（启动电压、通流容量、泄漏电流、劣化指示）、等电位连接电阻（要求毫欧级）、接地电阻（常要求≤1Ω或更低）、线缆屏蔽与接地状况。需在设备加电和断电状态下分别检测。
电力系统（发电厂、变电站、输配电）：
核心风险： 直击雷导致设备物理损坏、绝缘闪络引发短路或火灾；雷电侵入波破坏二次设备、控制系统；地网电位异常升高危及人身和设备安全。
工程要点： 强化直击雷防护（避雷针/线覆盖关键设备），超低接地电阻（大型地网，常要求≤0.5Ω）和优异的地网均压性能（减小跨步电压和接触电压）。高压进线处安装线路型避雷器，控制室电源与信号回路安装高能量耐受的SPD。
检测重点： 精确测量大型复杂地网的接地电阻及分布（需用大电流测试法）、接触电压与跨步电压、避雷器（MOA）的直流参考电压和泄漏电流、连接点的导通性、SPD状态。需结合停电检修窗口进行。
民用建筑（住宅、商业楼宇、医院、学校）：
核心风险： 人身安全（直接雷击、跨步电压），火灾，电梯、消防、安防、医疗等重要设备损坏，家用电器损毁。
工程要点： 按建筑物类别（I-IV）设计外部防雷装置（避雷带/网、引下线、接地装置）。总配电箱必须安装I级分类试验（10/350μs波形）SPD，楼层配电箱及重要设备（如电梯机房、弱电机房、医疗设备）前端安装II级或III级SPD（8/20μs波形）。卫生间等局部场所需做局部等电位联结（LEB）。
检测重点： 外部防雷装置（接闪器、引下线）的完整性、电气连续性；接地电阻（符合设计要求，通常≤4Ω或10Ω）；SPD安装位置、参数、状态（劣化指示）；LEB有效性；电源与信号线路的屏蔽接地状况。关注人员密集场所的电位均衡。
新能源（风电场、光伏电站）：
核心风险： 风机叶片遭直击雷损坏，塔筒雷电流传导不畅导致内部设备损坏或火灾；光伏组件被击坏，直流侧雷击过电压损坏逆变器；偏远地区接地困难。
工程要点： 风机配备专用叶尖接闪器和引下线系统，塔基构建良好接地。光伏方阵区设置接闪带/网或优化组件边框接地。直流侧和交流侧均需安装专用SPD（需考虑直流灭弧特性）。高土壤电阻率地区广泛应用电解地极、化学降阻剂或深井接地。
检测重点： 风机叶片接闪器及引下线状况，塔筒接地电阻（≤10Ω常见），光伏组件边框接地连续性及阵列接地电阻，直流与交流SPD性能，远程监控系统防雷措施有效性。地形复杂，检测挑战大。
二、 科学执行防雷检测：严谨流程与核心工具
科学有效的防雷检测是保障防雷系统持续可靠运行的基石，需遵循标准化流程：
前期准备：
资料审查： 研究建筑图纸、防雷设计说明、竣工资料、历史检测报告，了解系统构成与历史状况。
标准依据： 明确检测依据的标准（如GB/T 21431, IEC 62305, NFPA 780, 行业专用标准）。
方案制定： 确定检测范围、项目、方法、仪器、人员分工、安全预案。
仪器校准： 确保所有检测仪器（接地电阻测试仪、等电位测试仪、SPD测试仪、游标卡尺、卷尺等）在有效校准期内。
现场检测：
外部防雷装置检查：
接闪器（避雷针/带/网/线）： 目视检查材料规格、锈蚀、断裂、变形、安装高度、保护范围（必要时软件校核）、固定牢固度。
引下线： 检查数量、间距、敷设路径、材料规格、连接（焊接/螺栓）质量、电气连续性测试（毫欧表）、断接卡状况。
接地装置： 接地电阻测试（核心项目）。根据土壤条件和地网结构选择合适方法（如三极法/夹角法/四极法/大电流法）。检查接地体材料、规格、埋深、连接点防腐、外露标识。在高土壤电阻率区，检查电解地极运行状态（如气体排放口）。
内部防雷装置检查：
等电位连接： 测试重要金属构件（电梯轨道、管道、机柜、设备外壳）、SPD接地端、电缆屏蔽层等与接地汇流排或主筋之间的连接电阻（目标值通常≤0.2Ω）。
long8科技
浪涌保护器（SPD）：
检查安装位置、级间配合、接线规范（线径、长度）、连接牢固度、劣化指示器状态。
关键测试： 使用专用SPD测试仪测量限制电压（残压）、启动电压（Uc）、泄漏电流（尤其MOA型），必要时进行绝缘电阻测试。I级SPD需关注大通流容量下的残压表现（通常在实验室进行型式试验，现场主要检查状态和基本参数）。
电磁屏蔽： 检查机房屏蔽措施、线缆屏蔽层接地状况（两端或单端）、线缆敷设路径（避免环路）。
雷电防护系统（LPS）电磁兼容性（EMC）检查： 评估接地系统布局（星型/网状）、线缆分离（电源/信号/接地线间距）、SPD安装位置对系统EMC的影响。
土壤电阻率测试： 使用温纳四极法测量，为评估接地系统性能和设计优化提供依据。
数据分析与报告编制：
数据整理： 汇总所有检测数据、照片、记录。
结果比对： 将实测数据与设计值、相关标准规范要求进行严格比对。
问题诊断： 分析不合格项的原因和潜在风险。
报告出具： 编制详细、规范的检测报告，清晰列出检测依据、项目、方法、仪器、结果、结论（合格/不合格）、整改建议及依据条款。附关键部位照片和测试数据。
三、
long8科技防雷检测和防雷工程
：关键防雷产品及其应用
科学防雷依赖于一系列核心产品的正确选用与部署：
接闪装置：
避雷针（传统/提前放电式ESE）： 主动或被动吸引直击雷，保护下方区域。应用：建筑物屋顶、烟囱、风机叶片尖、露天设备区、独立铁塔。选择需基于滚球法计算保护范围。
避雷带/网： 沿建筑物易受雷击部位（屋脊、屋檐、女儿墙）敷设的金属导体网格。应用：各类建筑屋顶平面、大型设备平台。是应用最广泛的接闪形式。
避雷线： 架设于被保护物上方的架空导线。应用：高压输电线路、变电站进出线、长距离易燃管道防护。
引下装置：
引下线： 采用镀锌圆钢、扁钢或铜绞线，将雷电流从接闪器安全导入接地装置。要求路径短直、连接可靠、数量足够、间距合理（防“闪络”）。现代建筑常利用柱内主钢筋作自然引下线。
接地装置：
接地体（极/网）：
垂直接地体： 角钢、钢管、铜包钢棒、离子接地棒（电解地极）等，垂直打入地下。是构成接地网的基础单元。
水平接地体： 镀锌扁钢、铜绞线、铜带等，水平敷设连接垂直接地体或构成接地网。有效降低接地电阻和均衡电位。
电解地极（离子接地极）： 内含特殊电解盐的金属管/棒。通过缓慢释放电解液，长效改善周围土壤导电性，显著降低接地电阻（尤其适用于沙石、岩地等高阻区）。需定期检查填充物和排气。
降阻剂： 导电性能良好的化学材料，包裹在接地体周围或填充于沟槽中，增大接地体等效截面积，改善土壤接触电阻。需关注其长效性和环保性。
接地模块： 非金属导电材料（如石墨基）制成的块状物，与土壤接触面积大，稳定性较好，耐腐蚀。
long8科技

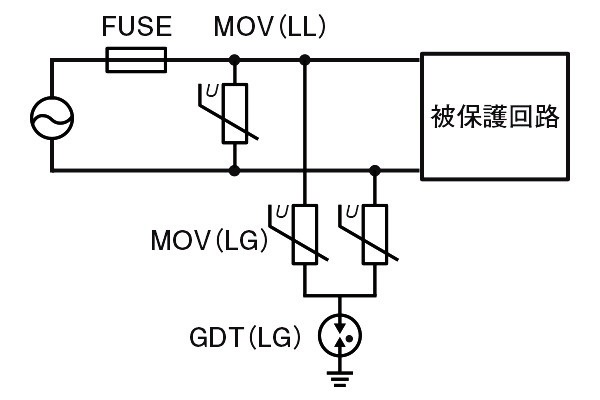

电涌保护器（SPD - Surge Protective Device）：
核心作用： 限制瞬态过电压（雷电、操作过电压），泄放浪涌电流，保护后端设备。
关键分类：
按测试波形/位置（IEC/GB）：
I级试验（Class I/Type 1）： 承受部分直击雷电流（10/350μs波形），安装在建筑物进线总配电柜（LPZ 0->1边界）。常用开关型（火花间隙）或限压型（MOV）。
II级试验（Class II/Type 2）： 承受感应雷电流（8/20μs波形），安装在分配电柜、设备前端（LPZ 1->2及后续边界）。主流为限压型（MOV）。
III级试验（Class III/Type 3）： 作为精细保护，安装在设备非常近端（插座式、模块式），配合前级使用（8/20μs或复合波）。常用MOV或TVS。
等电位连接器件：
等电位连接带/排： 建筑物内设置的公共接地基准点（如总等电位端子箱MEB、局部等电位端子箱LEB），所有应连接的金属物就近接入。
连接导体与线夹： 用于实现设备外壳、管道、桥架、SPD接地端等与等电位带/接地汇流排之间的可靠电气连接（要求低阻抗、耐腐蚀、机械牢固）。常用铜编织带、BV导线、专用接地线夹/卡子。
long8科技
防雷工程
是一项涉及建筑、电气、电子、材料、地质等多学科的系统工程。不同行业的差异化需求要求我们必须“因地制宜、因业施策”，从精确的直击雷防护设计到缜密的LEMP防护策略，再到科学严谨的接地系统构建。
