浪涌保护器：现代电气系统的“隐形守护者”
浪涌保护器：现代电气系统的“隐形守护者”
发布日期：2025-06-09 09:57
在雷雨交加的夜晚，城市某数据中心突然断电，核心服务器瞬间瘫痪——事后调查发现，价值千万的设备因雷击浪涌而损毁。这个真实案例揭示了一个常被忽视的威胁：瞬态过电压（浪涌）。而浪涌保护器（SPD）正是抵御这一无形杀手的核心防线。
long8科技
将为您解析SPD的守护之道、科学选型方法及其在各行业的关键应用。
一、 浪涌保护器的作用：电气系统的“避雷针”与“稳压器”
浪涌保护器核心使命在于安全泄放异常高电压/电流，将残压限制在受保护设备耐受范围内，保障系统连续运行。其应对的主要威胁包括：
直击雷与感应雷： 雷电流直接击中线路或附近大地感应出的高电压。
操作过电压： 大型设备启停、短路故障、电容投切等系统内部开关动作引发的瞬时过压。
静电放电(ESD)： 人体或物体摩擦积累的静电瞬间释放。
未安装有效SPD的系统如同不设防的城池，一次雷击或操作浪涌足以导致设备损坏、数据丢失、生产中断，甚至引发火灾等严重后果。
二、
long8科技
浪涌保护器的工作原理：智能的“能量疏导通道”
SPD的核心工作原理是利用非线性元器件在正常电压下呈现高阻抗，在浪涌过电压下瞬间转为极低阻抗，为浪涌电流提供低阻泄放通路。主要技术类型如下：
电压开关型 (如放电间隙、气体放电管)：
原理：类似一个“电压阀门”。正常电压时断开（高阻态）；当浪涌电压超过特定阈值（火花放电电压）时，内部间隙被击穿，瞬间导通（低阻态），泄放大电流。浪涌过后自动恢复高阻态。
特点：通流能力极强(常用于一级防护)，但响应时间相对稍慢，残压较高。
限压型 (如压敏电阻MOV、瞬态抑制二极管TVS)：
原理：类似一个“自动调节的泄洪口”。随着施加电压升高，其电阻值非线性急剧下降（钳位特性），将电压限制（钳位）在一个相对安全的水平（残压），同时泄放电流。浪涌过后恢复高阻。
特点：响应速度快，残压低(保护效果好)，但通流能力相对较小，多次或超大浪涌后可能老化。
组合型：
原理：结合开关型和限压型元件（如MOV与放电间隙串联/并联），优势互补。
特点：兼顾大通流和低残压，性能更优，应用广泛。
形象比喻：将电网比作水管系统，正常电压是平缓水流。浪涌如同突如其来的高压水锤。电压开关型SPD像一个大闸门，水锤超压时瞬间打开泄洪；限压型SPD像一个智能减压阀，自动将过高的水压限制在安全值下泄流。组合型则是两者的智能结合。
三、
long8科技
浪涌保护器选型指南：精准匹配是关键
选型错误可能导致保护无效或SPD自身过早损坏。需综合考虑以下核心参数与应用场景：
确定保护等级 (遵循IEC 61643标准)：
第一级防护 (Type 1 / Class I)：安装在建筑物总配电进线处。核心任务是泄放直击雷或邻近雷击产生的巨大浪涌电流（10/350μs波形）。关键参数： Iimp (冲击电流) 是选型首要依据（如≥ 12.5kA）。

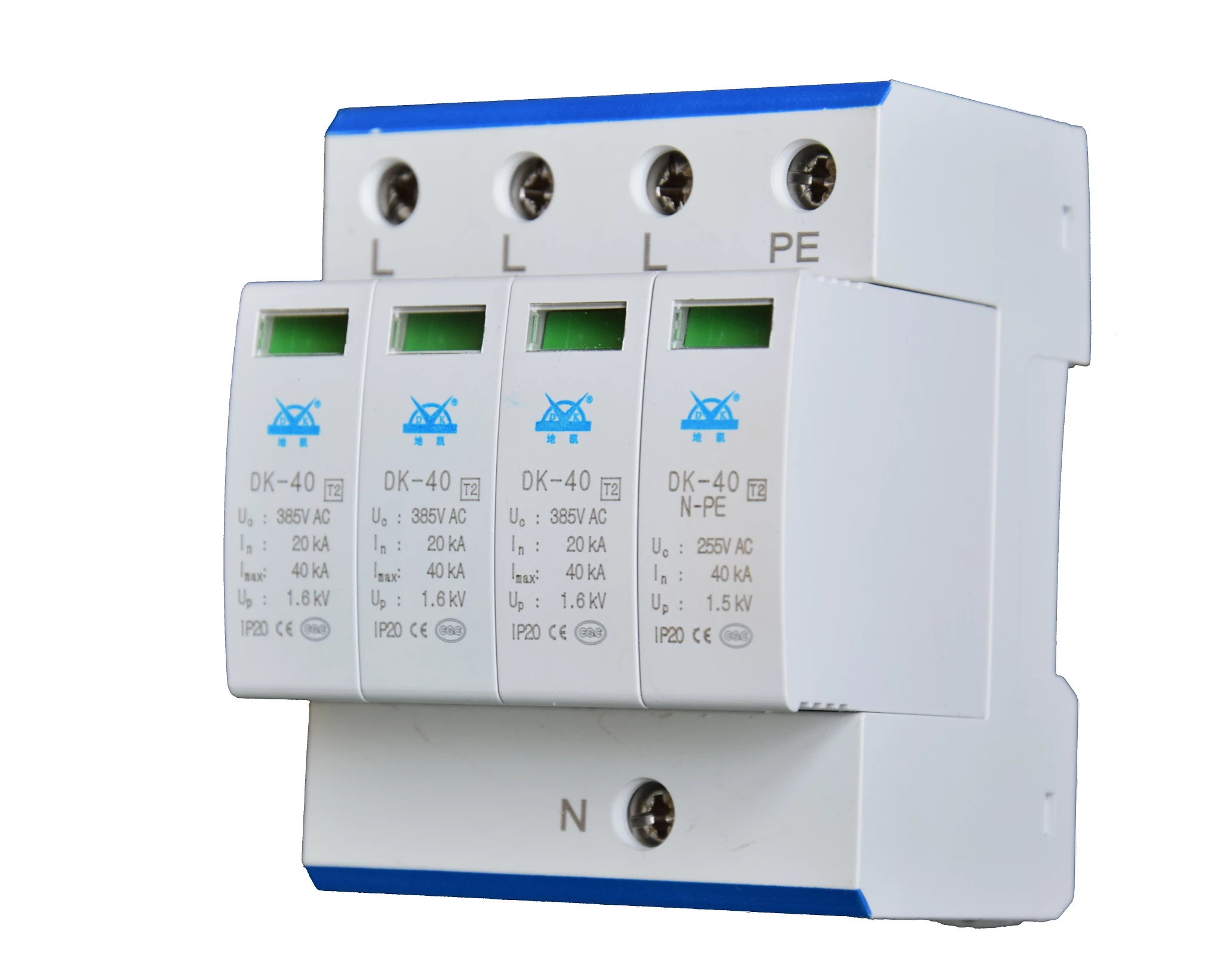

第二级防护 (Type 2 / Class II)：安装在楼层配电柜、设备机房配电箱等分配电回路。核心任务是进一步限制经第一级衰减后的浪涌残压，泄放感应雷和操作过电压（8/20μs波形）。关键参数： In (标称放电电流) 和 Imax (最大放电电流) 是选型依据（如In≥20kA）。
第三级防护 (Type 3 / Class III)：安装在敏感电子设备（如服务器、PLC、医疗设备）前端插座或设备内部。核心任务是精细钳位残压至设备安全水平。关键参数： 通常配合前两级使用，重点关注极低的电压保护水平 Up。
组合型 (Type 1+2, Type 2+3)：用于简化安装或空间受限场合，需明确其满足的等级要求。
关键电气参数匹配：
最大持续运行电压 Uc：SPD能长期承受的最大交流或直流电压（如275VAC, 385VAC, 440VAC）。必须高于线路可能出现的最高持续运行电压（考虑电网波动），否则SPD会过热损坏。
电压保护水平 Up：SPD动作后在其端子间呈现的最大残压（如≤1.5kV, ≤1.2kV）。这是设备承受的实际电压！ 必须低于被保护设备的额定冲击耐受电压（由设备制造商提供，或查IEC标准类别，如IT设备通常为1.5kV）。Up 越低，保护效果越好。
标称放电电流 In / 最大放电电流 Imax / 冲击电流 Iimp： 根据防护等级和安装位置预期浪涌强度选择（见第1点）。
响应时间：理论上越短越好（限压型通常<<开关型），但需结合Up综合评估保护效果。
系统匹配与安装形式：
供电系统类型：TN-S, TN-C-S, TT, IT系统。SPD的连接方式（如3+1, 4P）必须严格匹配系统类型。
后备保护装置：SPD前端必须串联匹配的熔断器或断路器（通常由SPD制造商指定），用于在SPD失效时安全切断故障电流。
安装位置与环境：考虑空间尺寸、接线方便性、防护等级(IP等级)、温度范围等。防爆区域需选防爆型SPD。
选型口诀： 定等级（1/2/3级），看参数（Uc要够高，Up要够低，In/Imax/Iimp要够大），匹系统（TN/TT），装保护（熔断器/断路器）。
四、
long8科技浪涌保护器
行业应用解决方案：全方位守护
建筑楼宇与住宅：
痛点：雷击风险、电梯/空调启停干扰、家用电器损坏。
方案：总进线柜装Type 1 SPD → 楼层配电箱装Type 2 SPD → 重要/敏感设备（安防、智能家居）前装Type 3 SPD或防雷插座。确保建筑安全及生活便利。
工业自动化与制造业：
痛点：生产线停机损失巨大，PLC、变频器、机器人、传感器等昂贵且脆弱的控制设备易受浪涌损坏。
方案：车间主配电进线Type 1 → 各产线/设备控制柜Type 2 → 关键PLC/CNC控制器、I/O模块、传感器电源/信号线Type 3 SPD。实施三级防护，保障连续生产。
信息通信技术(ICT)与数据中心：
痛点：服务器、交换机、存储设备宕机，数据丢失风险不可接受；基站易遭雷击。
方案：
数据中心：市电引入Type 1 → UPS输入/输出柜、列头柜Type 2 → 机架PDU或关键服务器电源输入口Type 3。信号线路（网络、电话）安装专用信号SPD。
通信基站：电源进线Type 1 (或Type 1+2) → 设备机柜内Type 2。天馈线、2M线、网口安装同轴或数据线SPD。多层防护确保“永不掉线”。
能源与电力：
痛点：变电站、配电房直接雷击风险高；新能源场站环境恶劣。
方案：
传统电力：变电站各电压等级母线、开关柜、继保屏、计量屏装设相应电压等级的电源SPD。控制、信号回路装专用SPD。
光伏系统：直流侧（组件至逆变器）：专用光伏直流SPD (高Uc，应对直流高压)。交流侧（逆变器输出至并网点）：Type 2 SPD。监控信号线装SPD。解决直流拉弧与雷击双重风险。
风电：机舱控制柜、塔底变频器柜、变桨系统装Type 2 SPD；叶片/机舱雷击接闪器需与SPD良好配合。
交通运输：
痛点：信号系统失灵（铁路）、收费系统瘫痪（高速）、航标灯失效（港口）。
方案：铁路信号站/沿线设备、高速公路收费站/龙门架设备、港口塔吊/导航设备电源与关键控制信号线路实施多级SPD防护。
医疗：
痛点：生命支持设备、精密诊断仪器（MRI、CT）中断危及生命，数据丢失。
方案：医院总配电Type 1 → 重要科室（手术室、ICU、影像科）配电柜Type 2 → 单台高价值医疗设备前端Type 3 SPD或医疗专用插座。信号端口（如监护仪联网）也需保护。构筑生命安全保障线。
long8
浪涌保护器是现代电气电子系统抵御突发灾难的基石。理解其“疏导泄放、钳位限压”的核心原理，掌握基于防护等级、关键参数(Uc、Up、In/Imax/Iimp)和系统匹配的科学选型方法，并在建筑、工业、数据中心、能源、交通、医疗等关键领域部署层级化解决方案，方能有效化解浪涌风险，保障人员安全、设备可靠运行与业务连续性。
